অল্টারনেটারে আর্মেচার উইন্ডিং হয় বন্ধ টাইপ ওপেন টাইপ হতে পারে। অল্টারনেটারের আর্মেচার উইন্ডিংয়ে বন্ধ উইন্ডিং স্টার সংযোগ তৈরি করে।



আরমেচার ওয়াইন্ডিংয়ের কিছু সাধারণ বৈশিষ্ট্য রয়েছে।



Ø  একটি আর্মেচার উইন্ডিংয়ের প্রথম এবং সর্বাধিক গুরুত্বপূর্ণ সম্পত্তি হ'ল যে কোনও কুণ্ডলের দুটি দিক দুটি সংলগ্ন খুঁটির নীচে হওয়া উচিত। এর অর্থ, কয়েল স্প্যান = পোল পিচ।

Ø  ঘুর বাঁকটি একক স্তর বা ডাবল স্তর হতে পারে।

Ø  ঘোরানো বিভিন্ন আরমেচার স্লটে এমনভাবে সাজানো হয়েছে, যাতে এটি অবশ্যই সাইনোসয়েডাল ইমফ তৈরি করতে পারে।

Ø  অল্টারনেটারের আর্মচার উইন্ডিংয়ের প্রকারগুলি

Ø  অল্টারনেটারে বিভিন্ন ধরণের আর্মচার উইন্ডিং ব্যবহার করা হয়। উইন্ডিং হিসাবে শ্রেণীবদ্ধ করা যেতে পারে

Ø  একক ফেজ এবং পলি ফেজ আর্মচার উইন্ডিং।

Ø  ঘন ঘুরে এবং বিতরিত বায়ু।

Ø  হাফ কয়েলড এবং পুরো কয়েলড ওয়াইন্ডিং।

Ø  একক স্তর এবং ডাবল স্তর ঘুরছে।

Ø  ল্যাপ, তরঙ্গ এবং ঘনক বা সর্পিল ঘূর্ণায়মান এবং

Ø  সম্পূর্ণ পিচড কয়েল ওয়াইন্ডিং এবং ভগ্নাংশ পিচড কয়েল ওয়াইন্ডিং।

Ø

এগুলি ছাড়াও, অল্টারনেটারের আর্মেচার ওয়াইন্ডিং অবিচ্ছেদ্য স্লট ওয়াইন্ডিং এবং ভগ্নাংশ স্লট ওয়াইন্ডিংও করতে পারে।



Ø  একক ফেজ আরমেচার উইন্ডিং

Ø  একক ফেজ আরমেচার উইন্ডিং হয় ঘনীভূত বা বিতরণ প্রকারের।

Ø  ঘন আর্মার উইন্ডিং

Ø  ঘন ঘূর্ণায়মানটি নিযুক্ত করা হয় যেখানে আর্মচারে স্লটের সংখ্যা মেশিনের খুঁটির সংখ্যার সমান। অল্টারনেটারের এই আর্মচার উইন্ডিং সর্বাধিক আউটপুট ভোল্টেজ দেয় তবে হুবহু সাইনোসয়েডাল নয়।



সর্বাধিক সাধারণ একক-পর্বের বাতাসটি চিত্র -1 এ নীচে দেখানো হয়েছে।



এখানে, সংখ্যা খুঁটি = স্লটের সংখ্যা = কয়েল পাশের সংখ্যা। এখানে, একটি কয়েল পাশের একটি খুঁটির নীচে একটি স্লটের ভিতরে এবং অন্যটি কয়েল পাশের পোলের নীচে অন্য স্লটের অভ্যন্তরে। একটি কয়েল পার্শ্বে প্রেরিত ইমফ সংলগ্ন কয়েল পাশের সাথে যুক্ত হয়।



অল্টারনেটারে একটি আর্মাচার ঘুরে বেড়ানোর এই ব্যবস্থাটি কঙ্কাল তরঙ্গ বাতাস হিসাবে পরিচিত। ডুমুর -১ অনুসারে এন-মেরুতে কয়েল পার্শ্ব -১ এর পিছনে এস-পোলের নীচে কয়েল পার্শ্ব -২ এবং সামনের দিকে কয়েল পাশ -৩ এর সাথে সংযুক্ত।

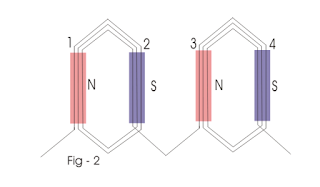

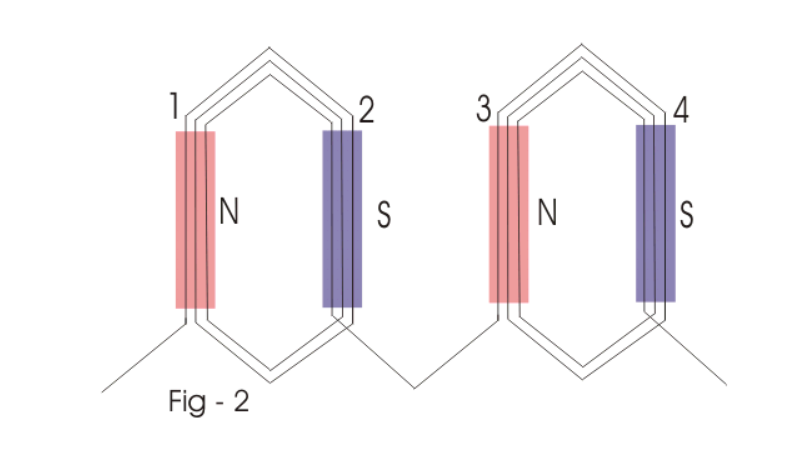

কয়েল পার্শ্ব -১ এর প্ররোচিত ইমফের দিকটি wardর্ধ্বমুখী এবং কয়েল পাশ -২ এ ইমফ প্ররোচিত নিম্নমুখী ward আবার কয়েল পার্শ্ব -3 এন-পোলের অধীনে থাকায় এটি wardর্ধ্বমুখী দিকে ইমফ করবে এবং আরও কিছু থাকবে। সুতরাং মোট ইমএফ হ'ল সমস্ত কয়েল পক্ষের এমএফের যোগফল। আর্মার বাতাইয়ের এই ফর্মটি বেশ সহজ তবে খুব কমই ব্যবহৃত হয় কারণ এটি প্রতিটি কয়েল পাশ বা কন্ডাক্টরের শেষ সংযোগের জন্য যথেষ্ট জায়গা প্রয়োজন requires মাল্টি টার্নস কয়েল ব্যবহার করে আমরা কিছুটা হলেও এই সমস্যাটি কাটিয়ে উঠতে পারি। উচ্চতর এমএফ পেতে আমরা মাল্টি-টার্ন হাফ কয়েলযুক্ত উইন্ডিং ব্যবহার করি। যেহেতু কয়েলগুলি আর্মার পেরিফেরির মাত্র এক অর্ধেকটি কভার করে, তাই আমরা এই ঘুরটিকে হাফ কয়েলড বা হেমি হিসাবে উল্লেখ করি - গ্রীষ্মমন্ডলীয় বাতাস ঘোরানো। চিত্র - 2 এটি দেখায়।





যদি আমরা সমস্ত কয়েলটি পুরো আর্মার পেরিফেরির উপরে বিতরণ করি তবে আর্মার উইন্ডিংকে পুরো কয়েলড ওয়াইন্ডিং হিসাবে উল্লেখ করা হয়।



অল্টারনেটার বিতরণ আর্টচার উইন্ডিং



থেকে মসৃণ সাইনোসয়েডাল ইমফ তরঙ্গ প্রাপ্তির জন্য, কন্ডাক্টরগুলি একক মেরুর অধীনে বেশ কয়েকটি স্লট স্থাপন করা হয়। এই আর্মার উইন্ডিংটি বিতরিত উইন্ডিং হিসাবে পরিচিত। যদিও অল্টারনেটারে বিতরণ আর্মচার উইন্ডিং ইমফ হ্রাস করে, তবুও নিম্নলিখিত কারণে এটি খুব ব্যবহারযোগ্য।



এটি সুরেলা Emf হ্রাস করে এবং তরঙ্গরূপটি উন্নত হয়।

এটি আরমেচার প্রতিক্রিয়াও হ্রাস করে।

এমনকি কন্ডাক্টর বিতরণ, ভাল শীতল জন্য সাহায্য করে।

কোর সম্পূর্ণরূপে ব্যবহৃত হয়েছে কারণ কন্ডাক্টরগুলি আর্মার পেরিফেরিতে স্লটগুলির উপরে বিতরণ করা হয়।



আল্টারনেটরের ল্যাপ উইন্ডিং



4 খুঁটি, 12 স্লট, 12 কন্ডাক্টর (স্লট প্রতি একজন কন্ডাক্টর) এর সম্পূর্ণ পিচড ল্যাপ উইন্ডিংটি নীচে দেখানো হয়েছে।

বাতাসের পিছনের পিচটি মেরুতে কন্ডাক্টরের সংখ্যার সমান, অর্থাৎ, = 3 এবং সামনের পিচটি পিচ পিচ বিয়োগের সমান। মেরুটির জুড়ি অনুসারে বাতাসটি সম্পূর্ণ হয় এবং তারপরে চিত্রের মতো দেখানো হয় - 4 নীচেঘনক বা সর্পিল ঘূর্ণায়মান.

একই মেশিনের জন্য এই বাঁকটি, অর্থাত্, চারটি খুঁটি 12 স্লট 12 কন্ডাক্টর বিকল্পটি নীচের চিত্র-এফ এ দেখানো হয়েছে। এই ঘূর্ণায়মান, কয়েলগুলি বিভিন্ন পিচের হয়। বাইরের কয়েল পিচটি 5, মাঝের কয়েল পিচটি 3, এবং অভ্যন্তরীণ কয়েল পিচটি একটি।





অল্টারনেটারের পলি ফেজ আরমেচার উইন্ডিং



অল্টারনেটারের পলি ফেজ আরমেচার উইন্ডিং নিয়ে আলোচনা করার আগে আমাদের আরও ভাল বোঝার জন্য কিছু সম্পর্কিত পদক্ষেপের মধ্য দিয়ে যাওয়া উচিত।

কয়েল গ্রুপ



এটি একটি ঘূর্ণমান মেশিনে পর্যায়ক্রমের সংখ্যা এবং খুঁটির সংখ্যার পণ্য।

কয়েল গ্রুপ = খুঁটির সংখ্যা p পর্যায়ের সংখ্যা।

ভারসাম্য বায়ু



যদি প্রতিটি মেরু মুখের নীচে, বিভিন্ন ধাপের সমান সংখ্যক কয়েল থাকে, তবে মোড়কে ভারসাম্য বায়ু বলে মনে হয়। সুষম বাতাসে কয়েল গোষ্ঠীর একটি সমান সংখ্যা হওয়া উচিত।

ভারসাম্যহীন ঘুরছে



যদি প্রতি কয়েল গ্রুপে কয়েলের সংখ্যা পুরো সংখ্যা না হয় তবে ঘুর বাঁকটি ভারসাম্যহীন বাতাস হিসাবে পরিচিত। এই জাতীয় ক্ষেত্রে, প্রতিটি খুঁটির মুখে বিভিন্ন ধাপের অসম কয়েল থাকে। দ্বি-ফেজ অল্টারনেটারে দুটি সিঙ্গল-ফেজ উইন্ডিংগুলি একে অপরকে বাদ দিয়ে 90 বৈদ্যুতিক ডিগ্রি দ্বারা আর্মার উপর স্থাপন করা হয়।



তিন ফেজ অল্টারনেটারের ক্ষেত্রে, তিনটি সিঙ্গেল-ফেজ উইন্ডিংগুলি একে অপরকে বাদ দিয়ে degrees০ ডিগ্রি (বৈদ্যুতিক) দ্বারা আর্মার উপর স্থাপন করা হয়।



নীচের চিত্রটি প্রতিনিধিত্ব করে, একটি স্কেলটন 2 ফেজ 4 মেরু প্রতি মেরু দুটি স্লট ঘুরছে। সংলগ্ন স্লট = 180/2 = 90 ডিগ্রি বৈদ্যুতিক) এর মধ্যে বৈদ্যুতিক পর্যায়ের পার্থক্য।





নীচের চিত্রটি তিন পর্বের পূর্ণ পিচড ডাবল লেয়ার ল্যাপ উইন্ডিংটি দেখায়। প্রতিটি ঘুর দুটি সংলগ্ন বাতক থেকে 120 বৈদ্যুতিক ডিগ্রি ব্যবধানযুক্ত। এই বাতাসের প্রতিটি স্তরে 12 টি স্লট রয়েছে। যেহেতু ঘুরানোটি পুরো পিচড কয়েল, তাই প্রত্যেকটির পিচ। কুণ্ডলীটি 12 স্লট। যেহেতু একটি মেরু 180 বৈদ্যুতিক স্থান ডিগ্রি উপস্থাপন করে, তাই স্লট পিচ 180/12 এর সাথে সম্পর্কিত, অর্থাত্ 15 ° (বৈদ্যুতিক)।

ভগ্নাংশের পিচ ঘুরে, আমরা কয়েল স্প্যানটি 180 ডিগ্রি কম বৈদ্যুতিক স্থান ডিগ্রি তৈরি করি। চিত্রের মধ্যে একটি কয়েলটির পরিবর্তে 12 স্লটের পিচ থাকার পরিবর্তে এখন 10 স্লটের একটি পিচ রয়েছে যাতে এর বিস্তারটি আর মেরু পিচের সমান হয় না।



কয়েল স্প্যান দুটি ধরণের হয়। প্রথমটি পুরোটি পিচড কয়েল যেখানে কয়েলটির দুটি দিক 180 ডিগ্রি (বৈদ্যুতিক) পৃথক। পূর্ণ পাইচ কয়েলে যখন কয়েলটির একপাশে এন মেরুতে থাকে, অন্য দিকটি এস মেরুর অধীনে সংশ্লিষ্ট অবস্থানে থাকে। কয়েলের দুটি বিপরীত দিকে প্ররোচিত ইমফগুলি 180 ডিগ্রি (বৈদ্যুতিক) দ্বারা পৃথক হয়। সুতরাং কুণ্ডলী এর ফলস্বরূপ, এই দুটি emfs এর গাণিতিক যোগফল।

দ্বিতীয়টি হ'ল শর্ট-পিচড কয়েল, যেখানে কয়েলটির দুটি বিপরীত দিক হ'ল 180 ডিগ্রি (বৈদ্যুতিক) নয় এটি এর চেয়ে কম। এই ক্ষেত্রে, দুটি কয়েল পার্শ্বের ইমফের মধ্যে পর্বের পার্থক্যও 180 ডিগ্রি (বৈদ্যুতিক) এর চেয়ে কম is সুতরাং, কয়েলটির ফলস্বরূপ ইমফ দুটি ইমফের একটি সাধারণ গাণিতিক যোগ নয়, তবে এটি দুটি ইমফের ভেক্টর যোগফল। অতএব, একটি সংক্ষিপ্ত-পিচযুক্ত কয়েলটির ফলস্বরূপ ইমফটি সর্বদা একটি পূর্ণ পিচযুক্ত কয়েলের তুলনায় কম থাকে। তবে তবুও, আমরা সংক্ষিপ্ত পিচযুক্ত কয়েল ব্যবহার করি কারণ শর্ট পিচড কয়েল তরঙ্গরূপগুলি থেকে সুরেলা হ্রাস করে বা উপাদানগুলিকে সুরক্ষা দেয়।



ইন্টিগ্রাল স্লট এবং ভগ্নাংশ স্লট উইন্ডিং



যখন প্রতি স্তরে প্রতি মেরুতে স্লটের সংখ্যাটি একটি পূর্ণসংখ্যার হয়, তখন ঘুরানোটি পূর্ণসংখ্যার স্লট বাতাস হয় তবে যখন প্রতি পর্বে প্রতি মেরুতে স্লট সংখ্যা ভগ্নাংশ হয় তখন আমরা ঘূর্ণন স্লট ঘূর্ণন হিসাবে উল্লেখ করি।



ভগ্নাংশ স্লট ওয়াইন্ডিং কেবল ডাবল স্তরযুক্ত বাতনের সাথে অনুশীলনযোগ্য। এটি উপলব্ধ সমান্তরাল সার্কিটের সংখ্যা সীমাবদ্ধ করে কারণ একক গঠনের আগে বেশ কয়েকটি মেরুর অধীনে ফেজ গ্রুপকে সিরিজের সাথে সংযুক্ত থাকতে হবে এবং প্রস্থকে দ্বিতীয় ইউনিট দেওয়ার জন্য প্যাটার্নটিকে সম্মান করে যা প্রথমটির সাথে সমান্তরালভাবে স্থাপন করা যেতে পারে।
